新築の外構工事を検討する際、業者から渡される図面を見て「これって実際にはどんな仕上がりになるの？」と不安に感じたことはありませんか？特に福井のような雪国では、雪処理を考慮した勾配設計や排水計画が重要になるため、図面の読み方を理解しておくことが欠かせません。
配置図・平面図・立面図の違いから、縮尺の計算方法、そして福井特有の雪国仕様の勾配表示まで、外構図面の読み方には押さえておくべきポイントがあります。本記事では、初めて外構図面を見る方でも理解できるよう、図面記号の意味や実際のサイズ感の把握方法を具体例とともに詳しく解説します。
図面と実際の仕上がりにギャップが生まれやすい箇所や、業者との打ち合わせで確認すべきチェックポイントについても触れているので、安心して外構工事を進めたい方はぜひ参考にしてください。
こんな方にオススメ
・外構図面を渡されたが読み方が分からず、実際の仕上がりが想像できない
・福井の雪国仕様で重要な勾配や排水計画について、図面上でどう確認すればいいか知りたい
この記事を読むと···
・配置図・平面図・立面図の違いや縮尺の読み方が分かり、図面から実際のサイズ感を把握できる
・雪処理を考慮した勾配設計のポイントが理解でき、業者との打ち合わせで的確な質問ができるようになる
1. 外構図面の基本構造と配置図・平面図・立面図の違いを理解する
外構工事を検討する際、最初に目にするのが図面です。しかし、配置図や平面図など複数の種類があり、それぞれ異なる情報を表現しています。図面を正しく読み取れないと、完成後に「思っていた仕上がりと違う」という事態になりかねません。
ここでは、外構図面の基本的な構造と、各図面が持つ役割の違いを段階的に解説します。

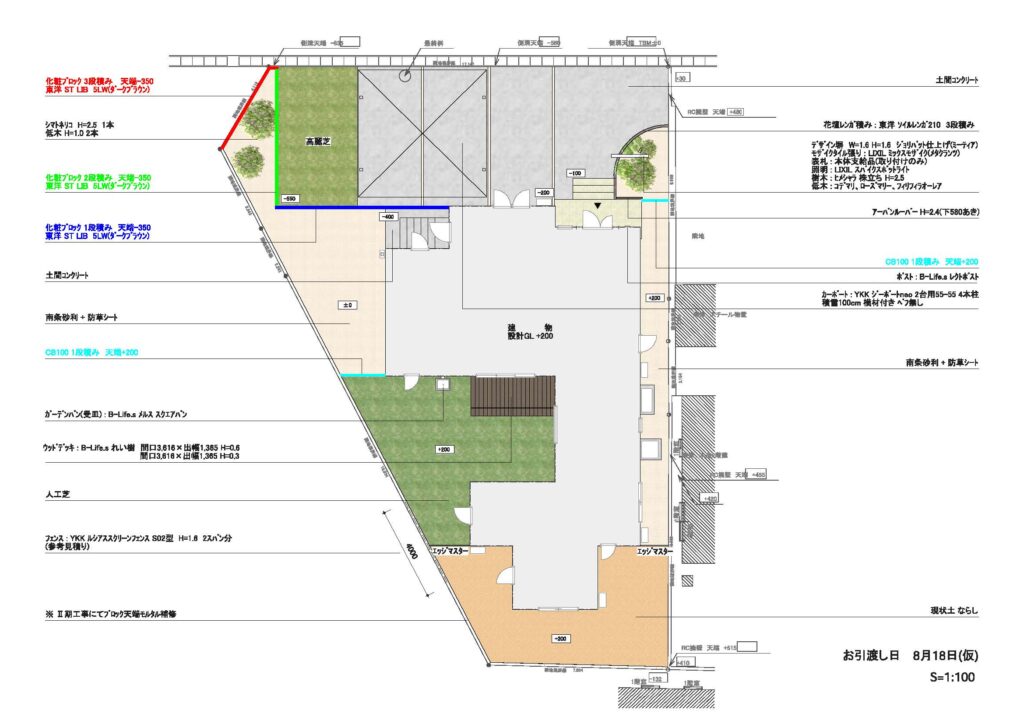

1.1. 配置図は敷地全体の建物と外構の位置関係を示す
配置図は、敷地全体を俯瞰で捉えた図面で、建物と外構要素の位置関係を把握するための基本となります。道路からのアプローチ、駐車場の配置、庭の位置など、敷地をどのように活用するかの全体像が描かれているのが特徴です。
隣地との境界線や道路との接続部分も明示されており、外構計画の骨格を理解できるでしょう。この図面を見ることで、玄関から駐車場までの動線や、庭と建物の関係性など、日常生活での使い勝手をイメージしやすくなります。
配置図で確認できる主要な要素：
・建物と外構の全体的な位置関係
・道路からのアプローチルート
・駐車場や庭の配置バランス
・隣地境界線と接道部分
・敷地の有効活用方法
1.2. 平面図は外構の詳細な形状と寸法を上から見た図
配置図で全体像を把握したら、次に重要になるのが平面図による詳細な確認です。この図面では、テラスの幅や花壇の形状、歩道の曲線など、具体的な寸法と形が正確に記載されています。
材料の境界線や舗装パターンも詳しく表現されており、実際の施工内容を把握するために欠かせません。たとえば、駐車場のコンクリート部分と芝生エリアの境界がどこにあるか、階段の段数や踊り場の広さはどの程度かといった情報を読み取れます。
| 確認項目 | 平面図で読み取れる内容 |
|---|---|
| 寸法情報 | テラスの幅、花壇のサイズ、通路の幅員 |
| 形状詳細 | 曲線部分の形状、角度、配置パターン |
| 材料境界 | コンクリートと芝生の境界線 |
| 構造要素 | 階段の段数、踊り場の面積 |
1.3. 立面図は高さや勾配を側面から表現した図
平面図で水平方向の情報を確認できたら、立面図で垂直方向の要素をチェックしましょう。この図面は、外構の高さ関係や勾配を側面から見た状態で表現しており、階段の段差や擁壁の高さ、地面の傾斜などを正確に把握できます。
特に福井のような雪国では、雪の重みや排水を考慮した勾配設計が重要になるため、立面図での確認は必須といえるでしょう。フェンスや植栽の高さも実際のスケール感で描かれており、完成後の見た目をイメージしやすくなります。
| 確認要素 | 立面図での表現内容 |
|---|---|
| 高低差 | 階段の段差、擁壁の高さ |
| 勾配設計 | 排水勾配、雪対策の傾斜 |
| 垂直要素 | フェンスの高さ、植栽の成長予想 |
| 断面構造 | 地盤の状況、基礎の深さ |
1.4. 各図面の縮尺と表記方法の基本ルール
図面を正しく読み取るためには、縮尺表記の理解が不可欠です。一般的に配置図は1/200や1/100、平面図は1/100や1/50、立面図は1/100や1/50で作成されることが多く、数字が小さいほど詳細に描かれています。
図面の右下や左下に「S=1/100」といった表記があり、これは実際の寸法を100分の1に縮小して描いていることを意味するのです。同じ外構でも縮尺によって見え方が変わるため、複数の図面を組み合わせて全体像を把握することが大切でしょう。
縮尺による図面の使い分け：
・配置図（1/200〜1/100）：敷地全体の把握
・平面図（1/100〜1/50）：詳細な形状と寸法
・立面図（1/100〜1/50）：高さと勾配の確認
・部分詳細図（1/20〜1/10）：施工方法の詳細
・数字が小さいほど拡大された詳細図面
1.5. 図面記号と線の種類による意味の違い
図面には、実線、破線、一点鎖線など様々な線種が使われており、それぞれに明確な意味があります。実線は既存の構造物や新設する要素、破線は地中に埋設される配管や隠れた部分、一点鎖線は中心線や基準線を表すのが一般的です。
また、円や四角などの記号も統一されたルールに基づいて使用されており、植栽記号や設備記号を覚えておくと図面の理解度が格段に向上します。線の太さも重要な情報を示しており、太い線は重要な境界や構造物、細い線は補助的な情報や寸法線として使い分けられているのです。これらの基本ルールを押さえることで、縮尺や勾配の詳しい読み取り方へとステップアップできます。
| 線種・記号 | 表現内容 |
|---|---|
| 実線 | 既存構造物、新設要素 |
| 破線 | 地中配管、隠れた部分 |
| 一点鎖線 | 中心線、基準線 |
| 太線 | 重要な境界、主要構造物 |
| 細線 | 寸法線、補助情報 |
2. 縮尺とレベル表示の正しい読み方で実際のサイズ感を把握する
外構図面で最も混乱しやすいのが、縮尺表示とレベル表示の読み方です。図面上の小さな数字が実際にはどれくらいの大きさなのか、高低差はどの程度なのかを正確に把握できなければ、完成後のイメージとのギャップが生まれてしまいます。
ここでは、数字の意味を段階的に理解し、実際のサイズ感を掴むための具体的な方法を解説していきます。
2.1. 1/100や1/50など縮尺表記の計算方法
縮尺1/100は、実際の1mが図面上では1cmで表現されることを意味します。つまり図面上で2cmの長さは、実際には2mということ。1/50の場合は実際の50cmが図面上1cmなので、図面上2cmなら実際は1mです。
計算に慣れるまでは「図面の長さ×縮尺の分母」で実寸を求められます。たとえば1/100の図面で5cm測定した場合、5×100=500cmつまり5mが実際の長さ。駐車場の幅や通路の距離感を掴むために、まずはこの基本計算をマスターしましょう。
慣れてくると、図面を見ただけで「このスペースなら車1台分」といった感覚が身につくはずです。
・図面上1cmは実際の1m（1/100の場合）
・図面上1cmは実際の50cm（1/50の場合）
・実寸計算：図面の長さ×縮尺の分母
・駐車場1台分の目安：幅2.5m×奥行5m
・歩行用通路の最低幅：1.2m
2.2. レベル表示による高低差の読み取り方
図面に記載されている「GL+150」「GL-300」などの表記は、地盤レベルを基準とした高さを示しています。プラス数値は地盤より高い位置、マイナス数値は地盤より低い位置を表現。150という数字の単位はmmなので、GL+150は地盤から15cm高い位置です。
階段の段差や花壇の縁石の高さ、駐車場から玄関までの高低差などを把握する際に重要な情報となります。隣接する2点のレベル差を計算すれば、その間の勾配や段差の大きさが分かるでしょう。
福井のような雪国では、この高低差が除雪作業や水はけに直結するため、特に注意深く確認したいポイントです。
| 表記例 | 意味 | 実際の高さ |
|---|---|---|
| GL+150 | 地盤より150mm高い | 地盤から15cm上 |
| GL-200 | 地盤より200mm低い | 地盤から20cm下 |
| GL±0 | 地盤と同じ高さ | 基準レベル |
| GL+500 | 地盤より500mm高い | 地盤から50cm上 |
2.3. GL（地盤レベル）を基準とした高さの理解
GL（グラウンドレベル）は、その敷地の基準となる地盤の高さを示す重要な基準点です。通常は道路面や既存の地盤面に設定され、すべての高さ表示はこのGLを起点として計算されます。
たとえばGL+500の位置にある花壇は、基準地盤から50cm高い場所に設置されることを意味。一方でGL-200の排水桝は、地盤から20cm下に埋設される計算です。建物の基礎高さもGLとの関係で決まるため、外構との接続部分の高低差を把握する際の重要な手がかりとなるでしょう。
敷地全体の水の流れや、建物と外構の一体感を理解するためにも、このGL基準の考え方は欠かせません。
・GLは敷地の基準となる地盤高さ
・すべての高さ表示はGLが起点
・建物基礎との高低差を把握できる
・排水計画の基準となる
・外構全体の立体構成を理解する鍵
2.4. 実際の距離と面積の算出テクニック
図面から実際の距離や面積を算出する際は、縮尺を活用した段階的な計算が効果的です。まず直線距離は「図面上の長さ×縮尺の分母」で求められます。曲線部分は細かく区切って直線近似するか、専用の測定器具を使用。
面積計算では、長方形なら「縦×横」、複雑な形状なら三角形や台形に分割して計算し、最後に合計します。たとえば1/100図面で縦3cm×横4cmの駐車場なら、実際は3m×4m=12㎡。砂利や舗装材の必要量を見積もる際にも、この面積計算は重要な基礎データとなるでしょう。
電卓を使いながら、図面の各エリアの実寸を把握していけば、より具体的な外構イメージが描けるはずです。
| 計算項目 | 計算方法 | 具体例 |
|---|---|---|
| 直線距離 | 図面の長さ×縮尺の分母 | 図面2cm×100=200cm（2m） |
| 長方形面積 | 縦×横 | 3m×4m=12㎡ |
| 三角形面積 | 底辺×高さ÷2 | 4m×3m÷2=6㎡ |
| 材料必要量 | 面積×使用量/㎡ | 12㎡×砂利60kg/㎡=720kg |
2.5. 縮尺違いによる見落としやすいポイント
同じ外構計画でも、全体図は1/100、詳細図は1/50といったように縮尺が使い分けられることがあります。この縮尺の違いを見落とすと、サイズ感を大きく誤解してしまう危険性が。特に植栽の配置間隔や通路幅、駐車スペースの寸法などは、縮尺違いの影響を受けやすい要素です。
図面を見る際は必ず右下や左下の縮尺表示を確認し、計算の基準を間違えないよう注意しましょう。また、詳細図では問題なく見えても、全体図で確認すると隣接する構造物との干渉が発覚することも。
複数の図面を見比べながら、一貫したサイズ感で外構計画を理解することが重要です。では、これらの縮尺とレベルの知識を活かして、敷地の境界線や制約条件をどう読み取るべきでしょうか。
・図面ごとに縮尺表示を必ず確認
・全体図と詳細図の縮尺違いに注意
・植栽間隔や通路幅は特に要チェック
・複数図面での整合性を確認
・隣接構造物との干渉可能性を検討
3. 境界線と敷地条件から外構エリアの制約を見極める方法
外構計画を立てる前に、敷地の制約条件を正確に把握することが重要です。図面上の境界線表記や建築制限、既存設備の位置を読み取ることで、実際に外構工事が可能な範囲を明確にできます。
ここでは、図面から敷地条件を読み解く具体的な方法を段階的に解説していきましょう。
3.1. 隣地境界線と道路境界線の表記の違い
図面上では、隣地境界線と道路境界線が異なる線種で表現されています。隣地境界線は通常、実線で太めに描かれ、「隣地」や「境界」の文字が併記される場合が多いでしょう。
一方、道路境界線は破線や一点鎖線で示され、「道路境界」「公道」などの表記が添えられます。この違いを理解することで、どちら側が公共用地で、どちら側が隣家との境界なのかを判断できるのです。境界線の種類によって、フェンスの設置方法や植栽の配置が変わってくるため、最初に確認しておきたいポイントといえます。
境界線表記の見分け方
・隣地境界線：実線で太く描かれ、「隣地」「境界」の文字表記あり
・道路境界線：破線や一点鎖線で表示、「道路境界」「公道」の文字表記あり
・官民境界線：特殊な記号や色分けで区別される場合が多い
・水路境界線：波線や青色で表現されることが一般的
3.2. セットバック距離と建築制限の確認方法
建物から境界線までの距離「セットバック」は、図面上で寸法線と数値で明示されています。道路境界から2メートル、隣地境界から1メートルなど、具体的な数値が記載されているはず。
この数値は建築基準法や地域の条例で定められているため、外構設備もこの制限内に収める必要があります。カーポートや物置などの設置を検討している場合は、セットバック距離を考慮した配置が求められるでしょう。図面の余白部分や凡例欄に「建築制限」「セットバック」の記載がないか確認してみてください。
| 境界線の種類 | 一般的なセットバック距離 | 設置可能な外構設備 |
|---|---|---|
| 道路境界 | 2.0m以上 | フェンス、門柱、植栽 |
| 隣地境界 | 1.0m以上 | 低木、小型物置 |
| 角地境界 | 3.0m以上 | 駐車場、アプローチ |
| 水路境界 | 1.5m以上 | 排水設備、植栽 |
3.3. 既存構造物や埋設物の位置と影響範囲
敷地内には電気・ガス・水道などの埋設管や既存の構造物が存在する場合があります。図面上では「既設」「EX」「既存」などの表記で示され、点線や特殊な記号で位置が表現されているのが一般的。
埋設管の深度や種類も併記されていることが多く、外構工事の際に避けるべき範囲を把握できます。特に大型の植栽を植える予定がある場合や、深い基礎工事が必要な外構設備では、これらの位置を事前に確認することが欠かせません。影響範囲は通常、埋設物から半径50センチメートル程度とされています。
既存構造物の確認ポイント
・上下水道管：GL-0.8m～1.2mの深度で配管されることが多い
・ガス管：GL-0.3m～0.6mの浅い位置に設置される場合が一般的
・電気配線：地中埋設の場合はGL-0.6m程度の深度
・既存基礎：撤去の必要性と費用を事前に算出する
3.4. 敷地の形状と高低差による制約の把握
敷地の形状が正方形でない場合や傾斜がある場合は、外構計画に大きく影響します。図面上の敷地境界線の角度や長さから、実際の敷地形状を把握しましょう。
また、レベル表示によって各地点の高低差が示されているため、排水や造成工事の必要性を判断できます。傾斜地では土留め工事や階段設置が必要になることも多く、平坦な敷地とは異なる制約が生まれるもの。敷地の最高点と最低点の高低差が1メートル以上ある場合は、特に慎重な計画が求められるでしょう。
| 高低差の範囲 | 必要な対策 | 工事の難易度 |
|---|---|---|
| 0～30cm | 簡易な整地作業 | 低 |
| 30cm～1m | 土留め工事、階段設置 | 中 |
| 1m～2m | 擁壁工事、大規模造成 | 高 |
| 2m以上 | 専門的な構造計算が必要 | 非常に高 |
これらの条件を踏まえて、次は福井特有の雪国仕様における勾配設計について見ていきます。
4. 福井の雪国仕様で重要な勾配表示の読み取り方と排水計画
福井のような雪国では、勾配設計が外構の成功を左右する重要な要素です。積雪荷重や融雪水の処理、凍結による破損防止など、一般的な外構とは異なる配慮が必要になります。
図面上の勾配表示を正確に読み取ることで、完成後のトラブルを未然に防げるでしょう。ここでは雪国特有の勾配設計基準から実際の排水計画まで、段階的に解説していきます。
4.1. 雪処理を考慮した勾配設計の基準値
雪国の外構では、一般的な排水勾配よりも急な角度が必要です。図面上では通常1/50から1/30程度の勾配が表記されており、これは積雪時の荷重と融雪水の迅速な排水を両立させる基準値。
平坦に見える駐車場でも実際は2～3%の勾配が設けられ、雪の重みで水が滞留しないよう設計されています。特にコンクリート舗装では、表面の微細な凹凸による水溜まりを防ぐため、やや急めの勾配設定が一般的。図面の勾配表示を見る際は、矢印の方向と数値を確認し、雪処理に適した角度かどうかを判断しましょう。
雪国の勾配設計における重要ポイント
・積雪荷重に耐える1/50から1/30の勾配設定
・融雪水の迅速な排水を実現する角度調整
・コンクリート舗装での水溜まり防止対策
・駐車場の2～3%勾配による雪の滞留防止
・図面上の矢印と数値による適切性判断
4.2. 排水勾配と表面水の流れ方向の確認
勾配の数値が分かったら、次は水の流れ方向を把握することが重要です。図面上の矢印や等高線表示により、雨水や融雪水がどの方向に流れるかが示されています。
福井の場合、冬季の大量降雪による融雪水を考慮し、複数の排水ルートが設計されることも多いでしょう。表面水が建物基礎部分に向かわないよう、適切な勾配設計がなされているかを確認してください。排水桝や側溝への流れが一箇所に集中しすぎると、融雪期に処理能力を超える可能性があります。
| 確認項目 | チェックポイント |
|---|---|
| 流れ方向 | 図面上の矢印や等高線表示 |
| 排水ルート | 複数経路による分散設計 |
| 基礎部分 | 建物への逆流防止対策 |
| 処理能力 | 融雪期の集中負荷対応 |
4.3. 凍結防止のための勾配角度の読み方
寒冷地では水の滞留が凍結につながるため、勾配角度の読み取りが特に重要になります。図面上で1/100以下の緩やかな勾配表示がある場合、冬季の凍結リスクを検討する必要があるでしょう。
歩行者通路では滑りにくさと排水性のバランスが求められ、車両通行部分では除雪車の作業性も考慮した角度設定が必要です。勾配が急すぎると雪や氷で滑りやすくなり、緩すぎると水が凍結して危険。図面の勾配表示を見る際は、使用目的に応じた適切な角度かどうかを判断してください。
| 場所 | 適切な勾配 | 注意点 |
|---|---|---|
| 歩行者通路 | 1/50～1/30 | 滑りにくさと排水性のバランス |
| 車両通行部 | 1/40～1/25 | 除雪車の作業性を考慮 |
| 一般部分 | 1/100以上 | 緩すぎると凍結リスク増大 |
4.4. 雨樋や排水桝との接続部分の高低差
排水設備との接続部分では、高低差の表記が施工品質を左右します。図面上のレベル表示により、雨樋の出口と排水桝の受け口に適切な高低差があるかを確認しましょう。
福井のような雪国では、凍結による配管の破損や詰まりを防ぐため、やや大きめの高低差が設けられることが一般的です。接続部分の勾配が不適切だと、融雪水の逆流や氷の詰まりが発生する可能性も。立面図や断面図で接続部分の詳細を確認し、冬季の使用に問題がないかを事前にチェックすることが大切です。
| 接続箇所 | 必要な高低差 | 確認方法 |
|---|---|---|
| 雨樋出口 | 150mm以上 | 立面図でのレベル確認 |
| 排水桝受口 | 100mm以上 | 断面図での詳細確認 |
| 配管接続部 | 凍結防止の余裕確保 | 冬季使用への対応チェック |
4.5. 除雪作業に配慮した勾配設計のポイント
除雪作業の効率性を考慮した勾配設計も、図面確認の重要なポイントです。駐車場や通路の勾配が除雪機械の作業に適しているか、雪の堆積場所への誘導が適切かを図面上で確認しましょう。
急すぎる勾配は除雪車の安全性に影響し、緩すぎると雪の押し出しが困難になります。また、雪を積み上げる場所への動線も勾配設計に含まれているかを確認してください。図面上の勾配表示と矢印を総合的に読み取ることで、冬季の維持管理がしやすい外構かどうかを判断できるでしょう。
次は、図面と実際の仕上がりで生じやすいギャップについて詳しく見ていきます。
除雪作業を考慮した勾配設計の要点
・除雪機械の安全な作業が可能な適切な角度設定
・雪の押し出しやすさを確保する勾配調整
・雪堆積場所への効率的な動線確保
・冬季維持管理のしやすさを重視した設計
・図面上の勾配表示と矢印による総合判断
5. 図面と実際の仕上がりにギャップが生まれやすいポイントと対策
外構図面を正しく読めても、完成後に「思っていた印象と違う」と感じるケースは珍しくありません。これは図面が平面的な情報であるのに対し、実際の外構は立体的で時間とともに変化するためです。
特に植栽の成長や照明効果、素材の質感は図面だけでは把握しにくい要素です。事前に想定しておくことで、理想に近い仕上がりを実現できるでしょう。
5.1. 植栽の成長後サイズと図面表記の違い
図面上の植栽表記は植え付け時の株サイズで描かれているため、数年後の姿とは大きく異なります。例えば図面で直径1mの円で表示されたシンボルツリーが、5年後には直径3m以上に成長し、隣家との境界に枝がかかってしまうケースもあります。
常緑樹と落葉樹でも季節による見た目の変化は大きく、冬場の景観も考慮する必要があります。成木時の樹形や枝張りを業者に確認し、将来的な剪定頻度や管理方法も含めて検討することが重要です。福井のような雪国では雪の重みで枝が折れやすい樹種もあるため、耐雪性も確認しておきましょう。植栽計画では現在だけでなく、10年後の庭の姿を想像することが大切ではないでしょうか。
・植え付け時サイズと成木時サイズの差を事前確認
・常緑樹と落葉樹の季節変化を考慮した配置計画
・雪国特有の耐雪性樹種の選定
・将来的な剪定頻度と管理コストの検討
・隣家境界への影響を考慮した植栽位置の調整
5.2. 照明器具の明るさと照射範囲のイメージ差
図面では照明器具の設置位置しか分からず、実際の明るさや光の広がり方は想像しにくいものです。同じワット数でも器具の種類や光の色温度によって、空間の印象は大きく変わります。
スポットライトは狭い範囲を強く照らし、フットライトは足元を優しく照らすなど、用途に応じた選択が必要です。また、近隣住宅への光漏れや眩しさへの配慮も重要な要素です。図面段階では照明カタログやショールームで実物を確認し、照射角度や光の色味を体感することをおすすめします。夜間の安全性と美観のバランスを取りながら、生活動線に適した照明計画を立てることが求められるでしょう。
・照明器具の種類別照射特性の事前確認
・ショールームでの実物体感による色温度選定
・近隣への光漏れ防止対策の検討
・生活動線に合わせた照明配置計画
・夜間の安全性と美観の両立
5.3. 舗装材の色味と質感の現物確認の重要性
カタログや図面上の色表現と、実際に施工された舗装材の色味には差が生じることがあります。天然石やレンガは個体差があり、同じ商品でも色幅やテクスチャーが異なる場合もあります。
また、乾燥時と雨天時では表面の見た目が大きく変化し、季節や時間帯による色の見え方も考慮が必要です。コンクリート製品でも経年変化で色味が変わったり、汚れの付きやすさが異なったりします。可能な限りサンプルを取り寄せて実際の敷地で確認し、既存の建物外壁や周辺環境との調和も検討してください。舗装材選びでは見た目だけでなく、滑りにくさや耐久性といった機能面も重要な判断基準となります。
| 確認項目 | チェックポイント |
|---|---|
| 色味の変化 | 乾燥時・雨天時・季節別の見え方 |
| 質感の差 | カタログと実物のテクスチャー違い |
| 経年変化 | 色あせ・汚れの付きやすさ |
| 周辺調和 | 建物外壁・既存環境との相性 |
| 機能性 | 滑り止め効果・耐久性 |
5.4. 高低差による見た目の印象変化
平面図では分からない高低差が完成後の空間の印象を大きく左右します。わずか10cmの段差でも、実際に歩いてみると予想以上に高く感じられることもあります。
特に階段やスロープの勾配は図面の数値だけでは体感しにくく、実際の昇降のしやすさは現地で確認する必要があります。また、道路から玄関までのアプローチで高低差がある場合、外部からの見え方や圧迫感も変わってくるでしょう。立面図と現地の地形を照らし合わせながら、実際の目線の高さでの見え方をイメージすることが大切です。業者との打ち合わせでは、完成予想図や3Dパースなどを活用して立体的な仕上がりを確認し、理想と現実のギャップを最小限に抑えましょう。
| 確認要素 | 注意点 |
|---|---|
| 段差の体感 | 10cm程度でも実際は高く感じる |
| 勾配の実感 | 数値だけでなく現地での体感確認 |
| 外部視線 | 道路からの見え方・圧迫感 |
| 目線の高さ | 立面図と現地地形の照合 |
| 立体確認 | 3Dパース・完成予想図の活用 |
6. 業者との打ち合わせで確認すべき図面チェックリスト
図面を受け取った後、業者との打ち合わせが成功の分かれ道になります。この段階で曖昧な部分を残すと、工事中のトラブルや完成後の不満につながりかねません。
特に外構工事では、図面だけでは伝わりにくい質感や色味、実際の使い勝手が重要な要素となるでしょう。ここでは、打ち合わせで必ず確認すべきポイントを体系的に整理し、後悔のない外構づくりのためのチェックリストをご紹介します。
6.1. 寸法と実測値の整合性確認項目
図面上の寸法と現地の実測値に差があると、計画通りに施工できません。まず建物から境界線までの距離、駐車場の幅と奥行き、通路の有効幅員を実測値と照合してください。
特に車庫入れに必要な最小回転半径は、図面上では問題なくても実際には狭すぎる場合があります。門扉や塀の位置も、隣家との距離を含めて現地で確認が必要です。既存の構造物や電柱、マンホールの位置も図面通りか必ずチェックしましょう。これらの確認を怠ると、工事開始後に設計変更が発生し、追加費用が生じる可能性が高くなります。
・建物から境界線までの距離測定
・駐車場の幅と奥行きの実測確認
・通路の有効幅員チェック
・車庫入れ時の最小回転半径の検証
・既存構造物（電柱・マンホール等）の位置確認
6.2. 仕様書と図面の記載内容の照合方法
図面と仕様書の内容が一致しているか、項目ごとに突き合わせることが重要です。舗装材の種類、厚み、下地処理の方法が両方の資料で同じ内容になっているか確認してください。
植栽については樹種、サイズ、本数を照合し、将来の成長サイズも仕様書で明記されているかチェックしましょう。照明器具は型番、設置位置、配線ルートまで詳細に記載されているか確認が必要です。排水設備の仕様も見落としやすいポイントで、桝の深さや配管の勾配が図面と仕様書で整合しているか必ず照合してください。
・舗装材の種類・厚み・下地処理方法の照合
・植栽の樹種・サイズ・本数・将来成長サイズの確認
・照明器具の型番・設置位置・配線ルートの詳細チェック
・排水設備の桝の深さ・配管勾配の整合性確認
6.3. 追加工事が発生しやすい箇所の事前確認
外構工事では予想外の追加工事が発生しやすい箇所があります。地中の埋設物や既存配管の移設、土質改良工事の必要性を事前に確認しておきましょう。
特に福井のような雪国では、凍結深度を考慮した基礎工事や排水設備の深さが標準より深くなる場合があります。隣地との高低差がある場合の擁壁工事、軟弱地盤での地盤改良も追加費用が発生しやすい項目です。これらの可能性について業者に質問し、発生した場合の費用目安を事前に確認しておくことで、工事中の予算オーバーを防げるでしょう。
・地中埋設物・既存配管移設の可能性確認
・土質改良工事の必要性判断
・凍結深度を考慮した基礎工事の深さ確認
・擁壁工事・地盤改良工事の費用目安把握
6.4. 完成イメージと図面の相違点の洗い出し
図面では伝わりにくい完成後のイメージを、業者と共有することが大切です。舗装材や外壁材のサンプルを実際に見て、色味や質感を確認してください。
照明の明るさや照射範囲も、カタログ写真と実際の見え方では印象が異なります。植栽の配置も、図面上では適切に見えても実際の目線の高さでは圧迫感を感じる場合があるでしょう。門扉や塀の高さも、図面の数値だけでなく実際の見た目の印象を確認することが重要です。これらの相違点を事前に洗い出し、修正が必要な部分は設計段階で調整してもらいましょう。
・舗装材・外壁材サンプルでの色味・質感確認
・照明の明るさ・照射範囲の実際の見え方チェック
・植栽配置による目線レベルでの圧迫感確認
・門扉・塀の高さの見た目印象確認
6.5. 近隣への配慮事項と法的制限の確認
外構工事では近隣への影響や法的制限を十分に確認する必要があります。境界からの離隔距離、塀の高さ制限、建築協定による外構の制約事項を業者と一緒に確認してください。
工事中の騒音や振動、資材搬入による道路使用についても近隣への配慮が必要です。特に雪国では除雪車の通行や雪処理場所の確保も重要な検討事項となります。排水の流れ方向も隣地への影響がないか慎重にチェックしましょう。これらの確認を怠ると、工事中のトラブルや完成後の近隣問題に発展する恐れがあります。事前の十分な確認で、安心して工事を進められる環境を整えることが大切です。
・境界からの離隔距離・塀の高さ制限の法的確認
・建築協定による外構制約事項の把握
・工事中の騒音・振動・道路使用への近隣配慮
・除雪車通行・雪処理場所確保の検討
・排水の流れ方向による隣地への影響確認
7. まとめ
外構図面の正しい読み方を身につけることで、配置図・平面図・立面図それぞれの意味や役割をしっかり理解できるようになります。特に福井のような雪国では、勾配や排水計画の記載部分が快適なエクステリアづくりに直結しますので、図面上の数字や記号の見落としがないよう注意しましょう。
また、縮尺やレベル表示の計算方法、境界線や敷地条件に関する制約の把握は、実際の仕上がりと理想のギャップを減らすポイントです。業者との打ち合わせでは、図面の気になる部分は納得いくまで確認し、不明点は遠慮せず質問しましょう。
はじめて外構図を手にする方でも、この記事で紹介した基本構造・読み取りテクニックを押さえれば、安心して外構計画を進められます。図面の知識を味方に、理想のエクステリアを実現してください。
